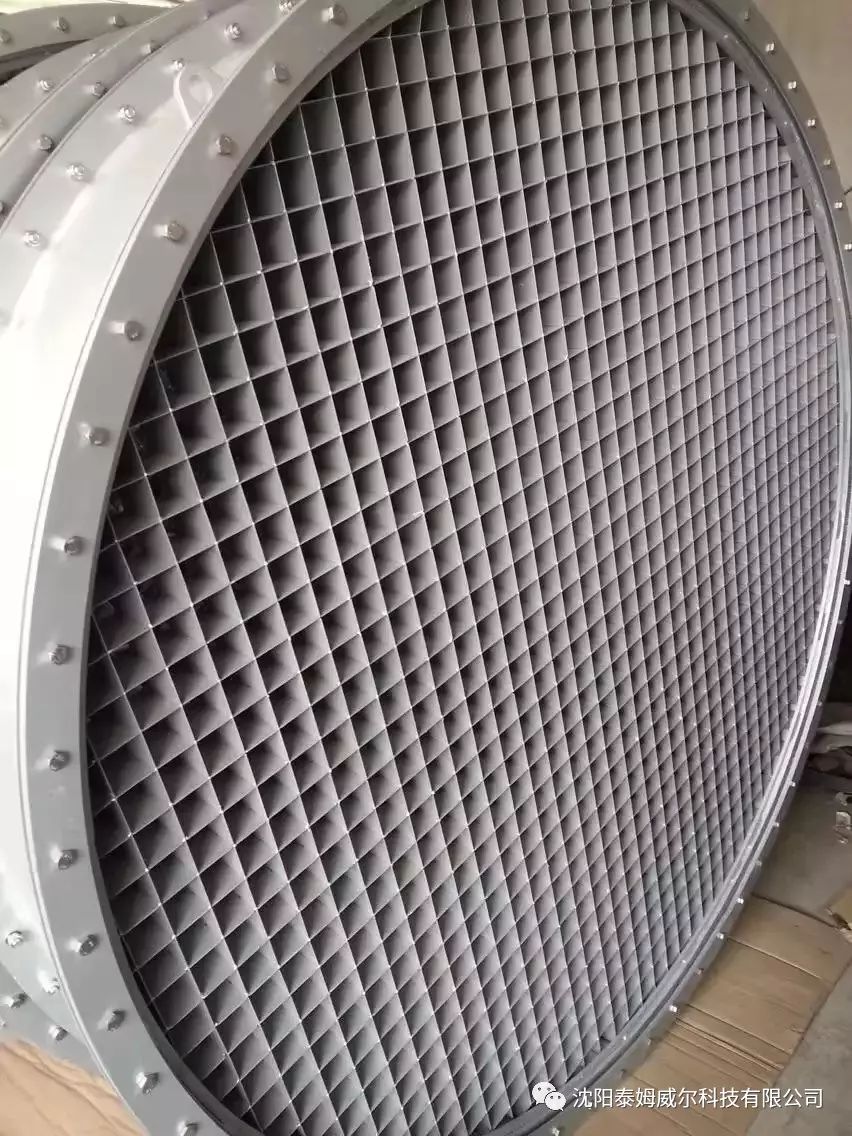

TFL-H横截面测风装置

横截面风量测量装置是依据速度面积法的原理而研制出来的风量测量装置。将管道的横截面平均分成若干个面积相等的小单元,测量每个小单元中心点的流速，再将小单元的流速之和平均...

技术特点
性能参数

TFL-H横截面风量测量装置是依据速度面积法的原理而研制出来的风量测量装置。将管道的横截面平均分成若干个面积相等的小单元,测量每个小单元中心点的流速，再将小单元的流速之和平均，即是整个大横截面积的平均流速。主要用于各种风量风速测量、各种风机风量的测量以及其他需要测量气体流量的场所

TFL-H横截面测风装置性能特点：
◆不需要直管段，只要有250mm~300mm长的安装位置即可；
◆流出系数稳定，不需要现场标定；
◆压力损失小；
◆可加装吹扫装置，实现人工或自动吹扫；
◆可对特殊结构形状的管道的流量进行测量；
◆可以测量30°角的气流，不受不规则流体，甚至是多向旋转气流的影响；
◆正压孔与静压空都为迎流方向，大大降低堵塞的可能性。

TFL-H横截面测风装置技术参数：
●管道形状：矩形和圆形灯异形管道；
●精度：2-3%；
●重复性：±1%；
●管径：圆形管道：50mm≤DN≤6000mm
矩形管道：50mm×50mm≤DN≤6000mm×6000mm；
●工作温度：-50~450℃；
●工作压力：0~16MPa；
●参照标准：GB/T2624-2006、GB1236-2000及JJG835-93；
●连接方式：法兰连接、焊接；
●气体流速需要大于4m/s。

TFL-H横截面测风装置
